Ryga-Skultes geležinkelio estakada
Tipas Infrastruktūra
Produktai
  • 3D projektavimas
  • Statiniai skaičiavimai
  • Moduliniai ir rėminiai laikantys pastoliai
  • Dvitėjinės plieninės sijos virš pravažiavimų
  • Medinės santvaros tilto skerspjūviui suformuoti
  • Techninė priežiūra
Įgyvendinta 2021 m.
Miestas Ryga
Sektorius Tiltai ir infrastruktūros statyba
Dvigubos estakados sprendimas su geležinkelio ir automobilių kelio pravažiavimais
Projekto objektas

Klientas LNK Industries įgyvendino ambicingą infrastruktūros projektą Sarkandaugvoje – tai estakados Ryga-Skulte geležinkelio viaduko statyba.

Situacija ir problematika

Skultės viaduko statyba vyko šalia unikalios geležinkelio ir tramvajaus bėgių sankryžos, kurioje buvo reikalingi inžineriniai sprendimai, užtikrinantys nenutrūkstamą traukinių ir tramvajų eismą.

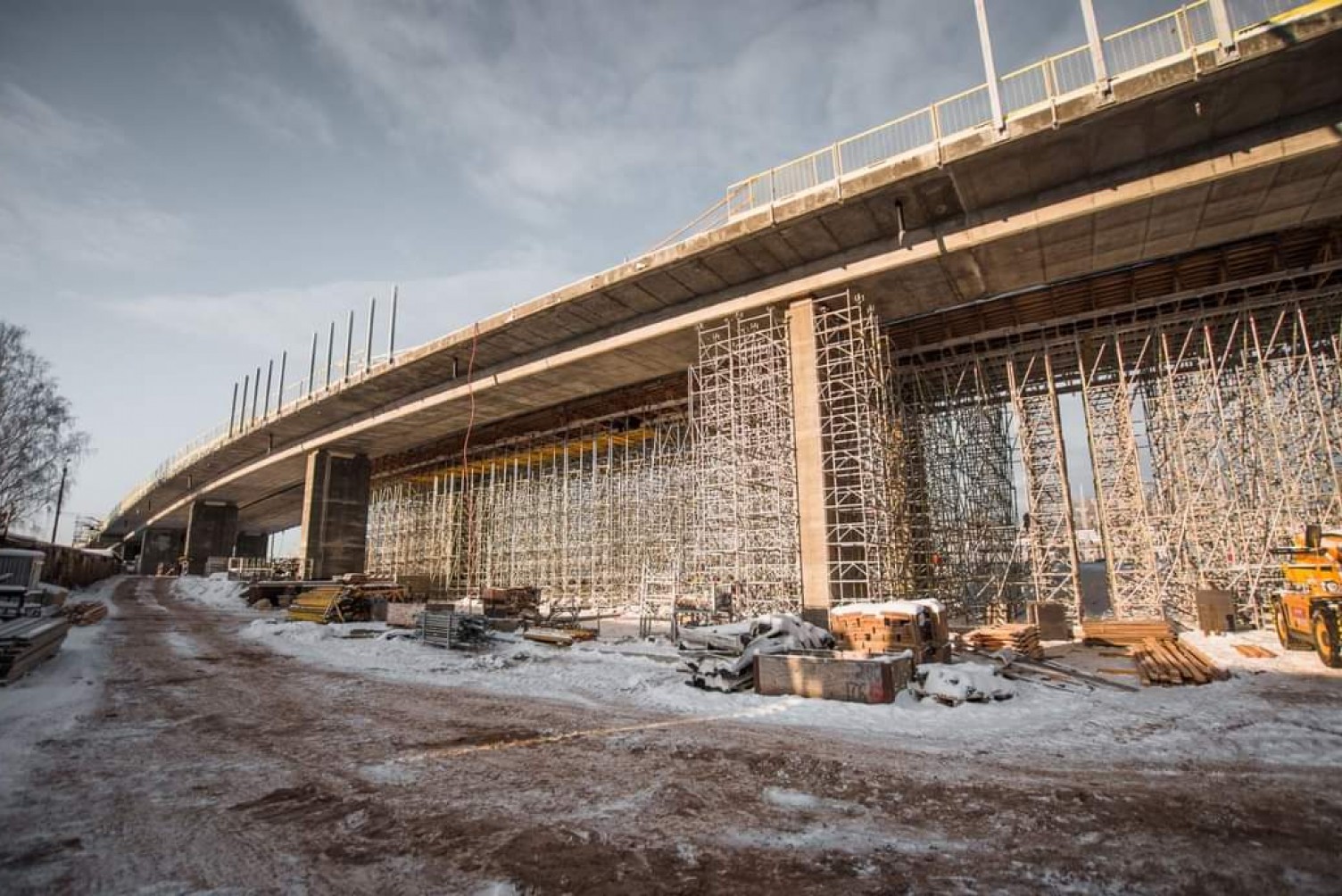

Geležinkelio estakada buvo numatyta iš 9 atskirų etapų. Subetonuota 40 tarpatramių konstrukcijų sekcijų, kurių ilgiausias tarpas tarp atramų – 32,5 m. Estakados ilgis (be privažiavimo kelių) suplanuotas 454,4 m., o važiuojamosios dalies plotas – 7838 m2.

Sprendimas:

Dvigubos estakados su konsolėmis sprendimas – projektavimas, medžiagų nuoma ir priežiūra.

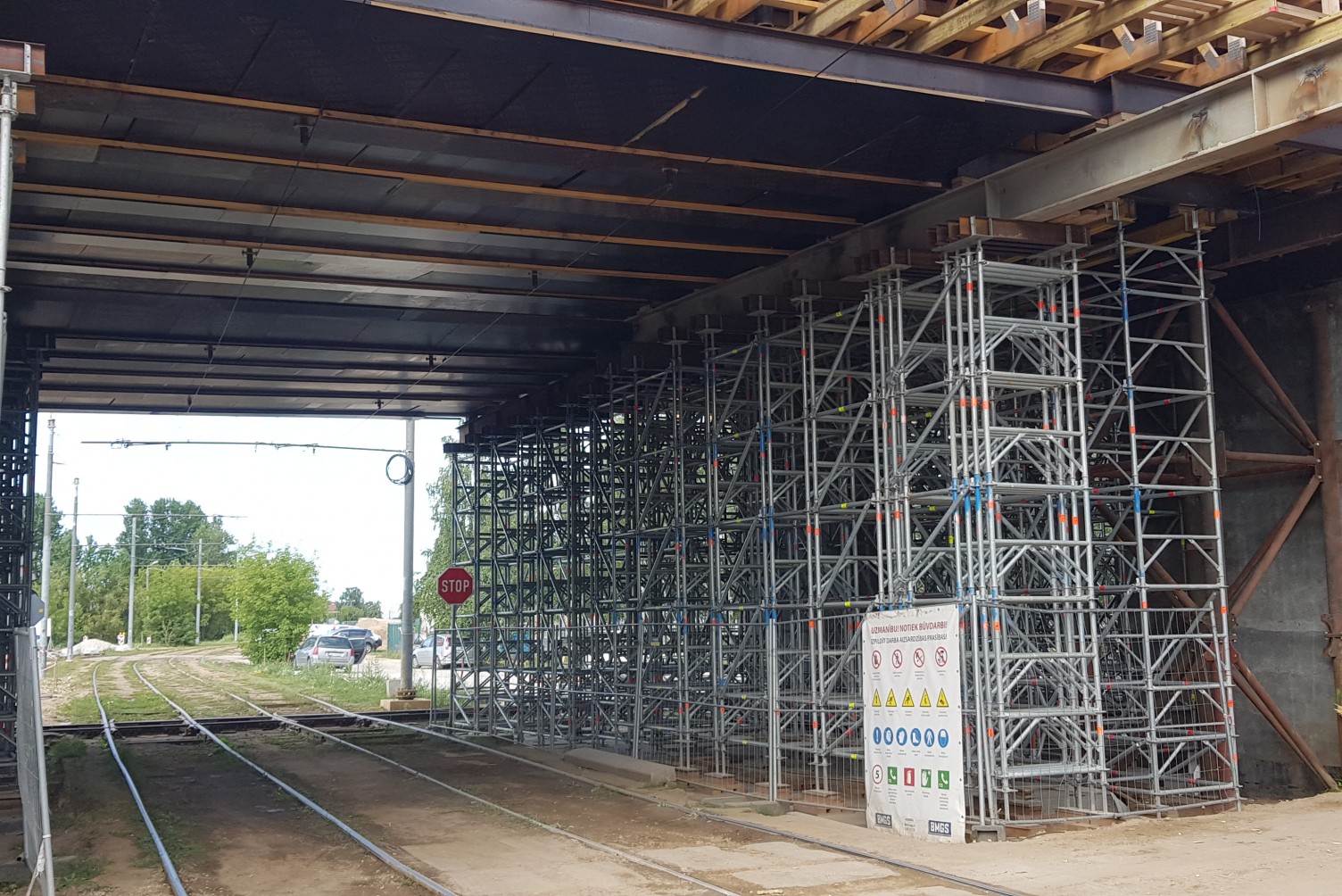

Projekte dalyvavome nuo pat jo starto. Pagrindinė užduotis – suprojektuoti 200 m. estakadą virš geležinkelio ir tramvajaus bėgių, ir virš garažų pravažiavimo bei tiekti medžiagas statybos metu. Svarbus momentas – buvo tiksliai apskaičiuoti montavimui pastolius virš statomo viaduko, kad nestotų traukinių ir tramvajų eismas.

Projektas ilgalaikis, todėl tilto perdangos skerspjūviui suformuoti gamykloje buvo specialiai gaminamos Mitek medinės santvaros, kad pagamintus ruošinius beliktų tik surinkti vietoje ir sujungti.

Statant tiltą per geležinkelį Ryga-Skultė Sarkandaugavoje didelių komplikacijų ar vėlavimų nepatyrėme, vienintelis apsunkinimas tuometinė Covid situacija pasaulyje, dėl ko buvo sudėtingiau lankyti objektą. Visos logistikos ir medžiagų tiekimo problemos buvo sprendžiamos savo laiku ir papildomų problemų nekėlė.

Pagrindiniai veiksmai darbo vietoje:

  • Betonuojamos dvigubos estakados ilgis apie 200 m. (kai bendras estakados ilgis ~400 m.)

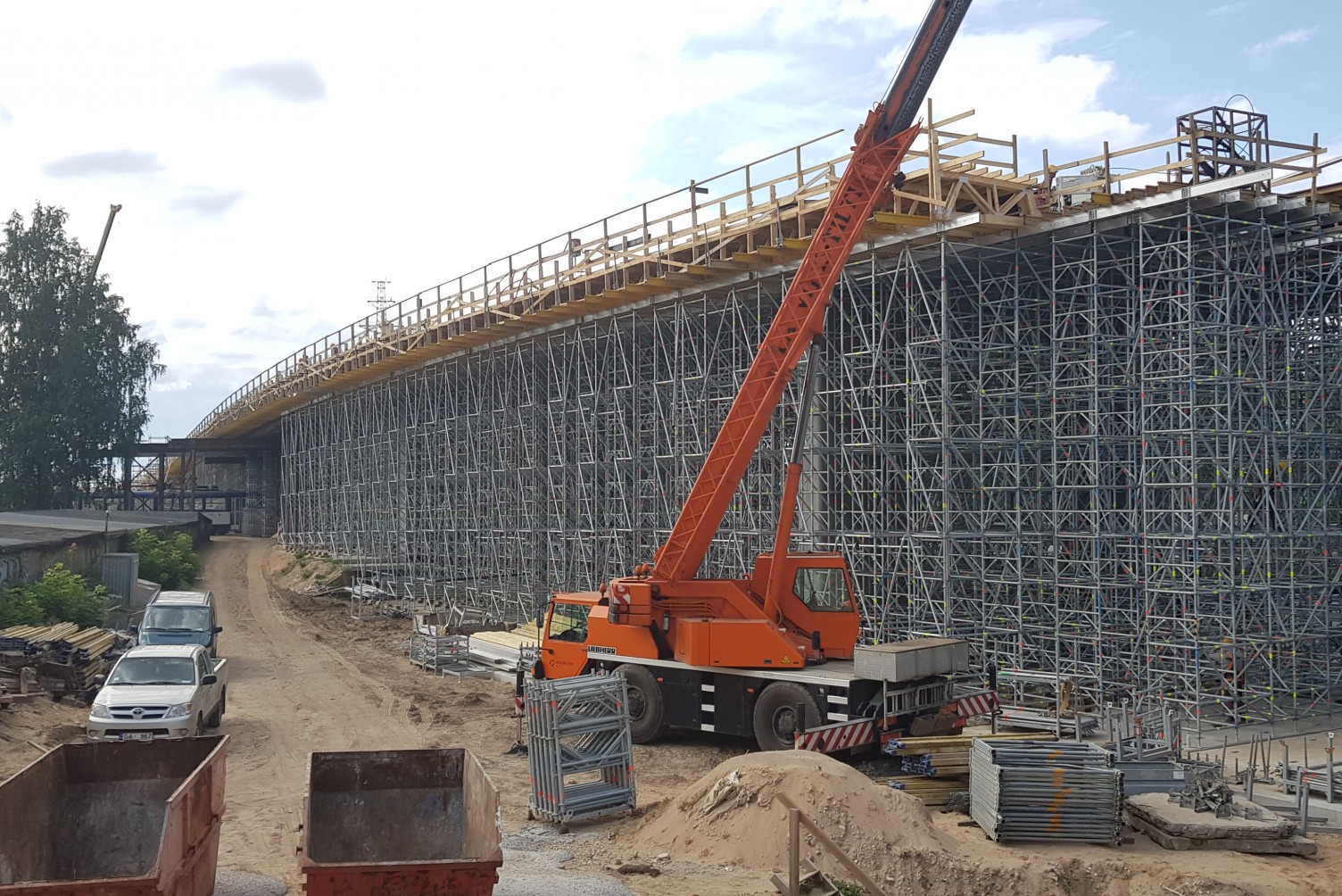

  • Nešančių pastolių aukštis iki 10 m.
  • Betonuojamos perdangos storis kintamas apie 1,20 m.

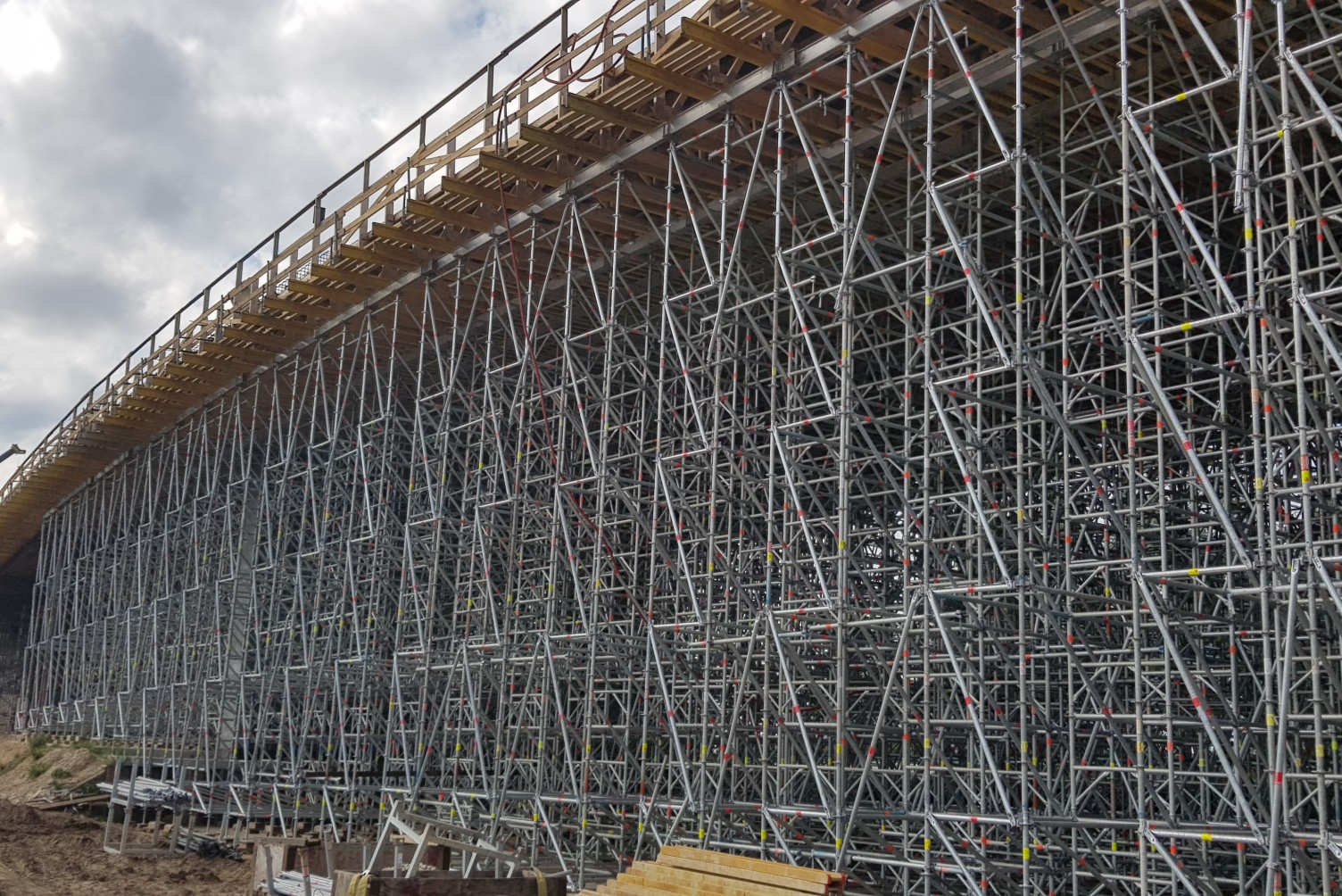

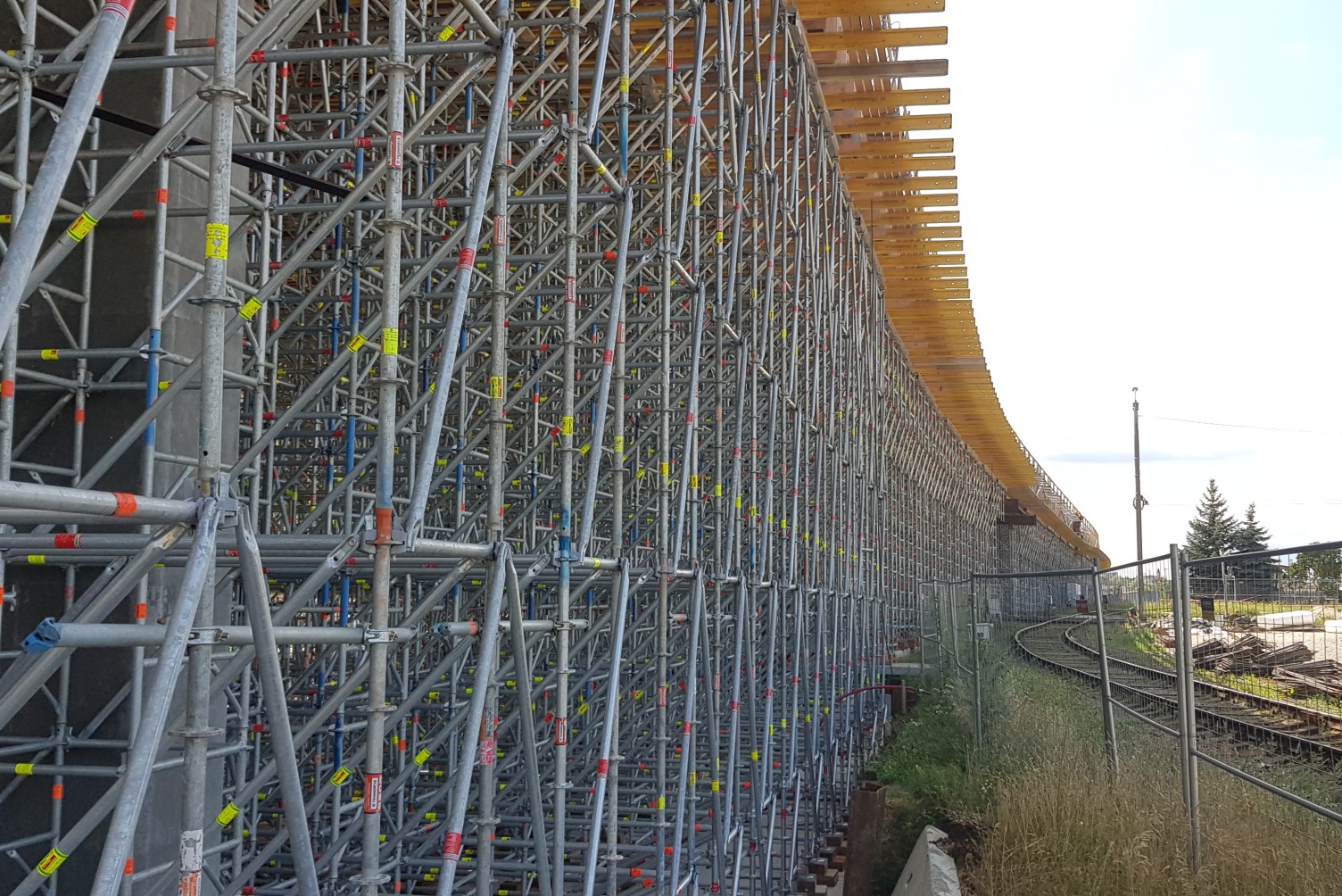

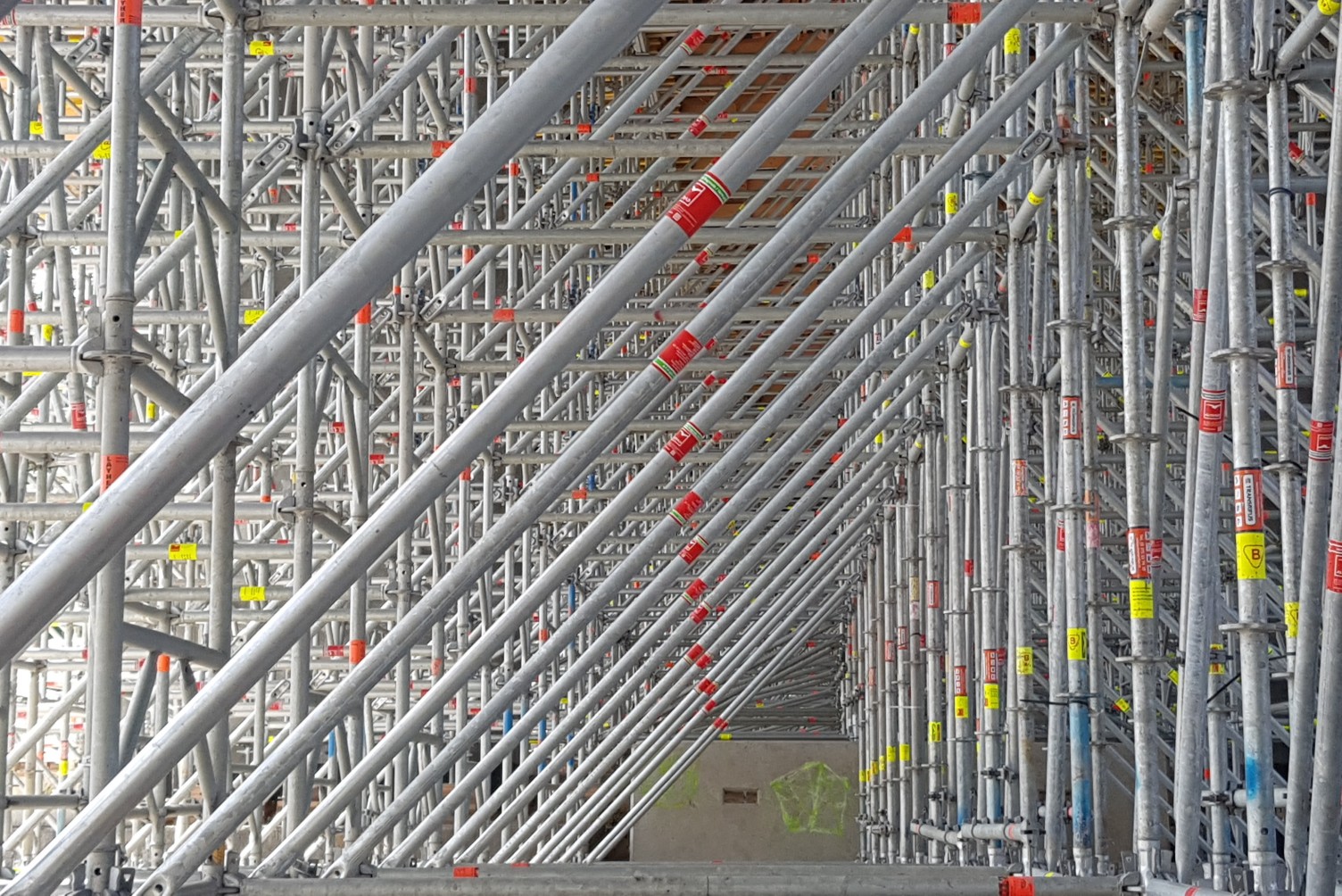

  • Naudojamos sistemos ALTRAD Rotax moduliniai nešantys pastoliai.
  • Skaičiuojamoji apkrova apie 45 kN į vieną atramą.
  • Pravažiavimams suformuoti buvo naudojami nešantys pastoliai ir dvitėjinės plieninės sijos.
Projekto įgyvendinimas
  • Pristatyta  400 tonų ALTRAD Rotax modulinių nešančių pastolių.
  • Sumontuota 30 000 mpastolių.
  • Sunaudota ~3280 mbetono.
  • Pagaminta ~744 vnt. sijų/santvarų.
Vertė klientui
  • Lankstumas. Projekto vykdymo metu suprojektuoti praėjimai užtikrino nenutrūkstamą eismą tiek traukinių eismui, tiek automobilių vairuotojams. Nuo šiol automobilių srautas bus nukreiptas toliau nuo miesto centro.
  • Individualumas. Statoma estakada buvo individualaus dizaino, pritaikyta būtent šiam projektui.
  • Operatyvumas. Projektų vadovo konsultacijos statybų vietoje.
